丸窓(船舶窓)

船舶用丸窓のお問い合わせを今まで多くのデザイナーや建築家の方からいただきましたので、この度マリンガイドの1ページとして紹介することにいたしました。ご自宅や事務所やお店などの壁またはドアなどに取り付ければ海のイメージがすると思います。お問い合わせ・ご相談も受付させていただききます。

NS401簡易式
丸窓(アルミ・真鍮)
NS402並型
丸窓(真鍮)
NS403真鍮
開閉式丸窓
NS404アルミ
開閉式丸窓
ステンレス網戸
丸窓・真鍮丸窓・アルミ 402丸窓・前面 真鍮製開閉丸窓 NS404舷窓(D級)・前面 ステンレス製網戸・表面

実際に丸窓が取り付けてある写真(取付例)
外壁に開閉式丸窓を取り付ける場合の施工方法・開口部アルミ曲板(参考)
よくあるご質問(Q&A)
お問い合わせ・丸窓資料請求・見積り依頼
疑問・詳細などTEL 079-288-4799、FAX 079-288-4759

複数ご購入される業者の方(建築事務所・工務店・建材屋さんなど)については、見積もりにて金額のご相談もさせていただきます。丸窓の販売価格はすでにHP特別価格としてお安くさせていただいております。
丸窓のカタログはございませんが、日本工業規格(JIS)の「船用アルミニウム合金製丸窓」の規定による寸法表及び図面であればございます。

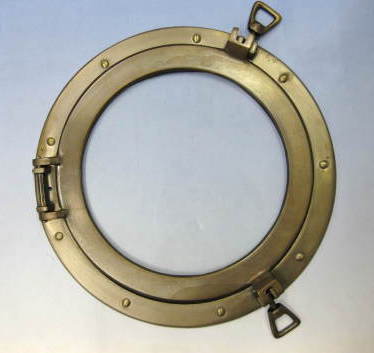

アンティーク(実際に船舶で使われてた)丸窓もございます。アンティークのページでご覧ください。本物の丸窓を利用したマリンランプもございます。マリンランプのページでご覧ください。
インテリアとして簡単なものであれば「丸窓鏡」の鏡をガラスに変更したものもございます。お安いです。マリンインテリアのページでご覧ください。


〔商品ご購入方法〕 〔会員登録〕 〔FAX注文書〕 〔E−mail〕
お届け先登録&自動入力で簡単注文!
送料全国一律630円(税込)※北海道、沖縄、離島を除く
30,000円(税込)以上のご購入で送料無料!
代引手数料一律315円(税込)〜



NS401簡易固定式丸窓(真鍮・アルミ)(JISF2404:1975


お部屋のドア、部屋と部屋の間の壁、ショップの装飾に丸窓をアクセントとして、いかがですか?
木材などには真鍮製を、コンクリートなどにはアルミ製を使用されることが多いようです!!

ご注文の際、アルミか真鍮かサイズは150mm〜300mmのどのサイズか棒付きか棒無しか、をご確認ください。

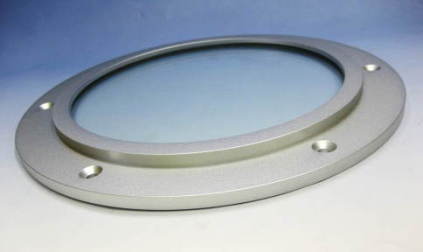

NS401簡易固定式アルミ(AC)丸窓
NS401アルミ丸窓・棒無(200mm) NS401アルミ丸窓・棒付(200mm) NS401アルミ丸窓・棒付(300mm)


NS4101アルミ丸窓・棒無200mm 丸窓・アルミ 丸窓・アルミ・棒付き
NS401アルミ丸窓・棒無(200mm) NS401アルミ丸窓・棒無(200mm) NS401アルミ丸窓・棒付(200mm)



上の丸窓をひっくり返した状態
NS4101アルミ丸窓・棒無200mm(裏面)
左丸窓のアルミフレームとガラスをはずした状態(ガラスの周りには凹パッキンを標準でお付けします)
NS4101アルミ丸窓・裏面(フレームとガラス)
アルミフレーム裏面と取付面の間に使用するフランジパッキンは標準ではついていません。
丸窓・アルミ(裏面)

NS401簡易固定式真鍮(BS)丸窓
NS401真鍮丸窓・棒無(200mm) NS401真鍮丸窓・棒付(200mm) NS401真鍮丸窓・棒付(250mm)


丸窓・真鍮 401丸窓・棒付き・200mm
200mm以下(保護棒2本)
250mm以上(保護棒3本)
401・真鍮・保護棒付き・250mm
NS401真鍮丸窓・棒無(200mm) NS401真鍮丸窓・棒無(200mm)


上の丸窓をひっくり返した状態
NS401真鍮丸窓・棒無し(200mm)
左丸窓の真鍮フレームとガラスをはずした状態(ガラスの周りには凹パッキンを標準でお付けします)
NS401真鍮丸窓(裏面)フレームとガラス
真鍮フレーム裏面と取付面の間に使用するフランジパッキンは標準ではついていません。
401丸窓・裏面

NS401真鍮簡易固定式丸窓価格・寸法表(2006.8.改定)
商品名(呼称) 価格 本体外径 本体内径 ガラス外径 取付穴数(穴径)
保護棒 重さ
NS401真鍮棒付150 13,230円(税抜12,600円)
230mm 150mm 162mm 6個(6mm) 2本 1.6kg
NS401真鍮棒付200 16,065円(税抜15,300円)
280mm 200mm 212mm 6個(6mm) 2本 2.2kg
NS401真鍮棒付250 19,845円(税抜18,900円)
330mm 250mm 262mm 8個(6mm) 3本 3.0kg
NS401真鍮棒付300 24,675円(税抜23,500円)
380mm 300mm 312mm 8個(6mm) 3本 4.0kg
NS401真鍮棒無150 11,340円(税抜10,800円)
230mm 150mm 162mm 6個(6mm) - 1.4kg
NS401真鍮棒無200 13,965円(税抜13,030円)
280mm 200mm 212mm 6個(6mm) - 2.0kg
NS401真鍮棒無250 17,745円(税抜16,900円)
330mm 250mm 262mm 8個(6mm) - 2.9kg
NS401真鍮棒無300 22,050円(税抜21,000円)
380mm 300mm 312mm 8個(6mm) - 3.7kg
NS401アルミ簡易固定式丸窓価格及び寸法表(2006.8.改定)
商品名(呼称) 価格 本体外径 本体内径 ガラス外径 取付穴数(穴径)
保護棒 重さ
NS401アルミ棒付150 8,085円(税抜7,700円)
230mm 150mm 162mm 6個(6mm) 2本 0.9kg
NS401アルミ棒付200 9,975円(税抜9,500円)
280mm 200mm 212mm 6個(6mm) 2本 1.4kg
NS401アルミ棒付250 13,650円(税抜13,000円)
330mm 250mm 262mm 8個(6mm) 3本 2.0kg
NS401アルミ棒付300 18,375円(税抜17,500円)
380mm 300mm 312mm 8個(6mm) 3本 2.9kg
NS401アルミ棒無150 7,350円(税抜7,000円)
230mm 150mm 162mm 6個(6mm) - 0.9kg
NS401アルミ棒無200 9,030円(税抜8,600円)
280mm 200mm 212mm 6個(6mm) - 1.3kg
NS401アルミ棒無250 12,915円(税抜12,300円)
330mm 250mm 262mm 8個(6mm) - 1.9kg
NS401アルミ棒無300 17,325円(税抜16,500円)
380mm 300mm 312mm 8個(6mm) - 2.5kg

NS401簡易固定式丸窓特記事項

@ mm(呼称)のサイズは、ガラス部分のサイズで、外枠を含めたサイズではありません。

A 250mmと300mmについては取り付け穴は8個になり、棒つきの場合は3本になります。

B ガラスについては強化ガラスの価格で計算しています。
   型ガラス・網入りガラス・すりガラスでのご注文も結構です。別途価格をお問い合わせください。

C 真鍮もアルミも本体の他、ガラス、ガスケットパッキン(窓ガラスとガラスフレームの間のゴム)を
   含んでいます。 フランジパッキン(取り付け面とフレーム裏側の間に入れるゴム)
   付属しておりませんので、必要なときは、以下のより別途ご注文ください。

D 取付ネジは、丸窓の取付け箇所の材質や厚みなどにより現場にてご用意ください。
   希望がございましたら、真鍮及びステンの皿木ねじや皿ビス(小ネジ)などご用意できます。
   皿木ねじは、以下のより別途ご注文ください。(長さは25mmと38mmの2種類です)

  皿ビス(小ネジ)も長さ25mm、40mm、50mmなどご用意できますので別途ご連絡お願いします。

丸窓サイズ 150用 200用 250用 300用
フランジパッキン 価格 1,050円
価格 1,260円
価格 1,470円
価格 1,680円
真鍮製皿木ねじ6本セット
 長さ25mm(M6×25)
価格 420円
-
真鍮製皿木ねじ6本セット
 長さ38mm(M6×38)
価格 630円
-
真鍮製皿木ねじ8本セット
 長さ25mm(M6×25)
- 価格 525円
真鍮製皿木ねじ8本セット
 長さ38mm(M6×38)
- 価格 840円
ステン皿木ねじ6本セット
 長さ25mm(M6×25)
価格 315円
-
ステン皿木ねじ6本セット
 長さ38mm(M6×38)
価格 483円
-
ステン皿木ねじ8本セット
 長さ25mm(M6×25)
- 価格 420円
ステン皿木ねじ8本セット
 長さ38mm(M6×38)
- 価格 630円

このページのTOPに戻る




NS402並型固定式丸窓(真鍮)

真鍮の磨きはクリアではなく、ガラスも並ガラスのみとなり、凹パッキンもついていません。
NS401丸窓よりも価格が安いので、お部屋の装飾として、いかがですか?

NS402真鍮丸窓・前面 NS402真鍮丸窓・裏面
402丸窓・前面 402丸窓・裏面

NS402並型固定式丸窓・BS(真鍮)価格及び寸法表
商品名(呼称) 価格 本体外径 本体内径 ガラス外径 取付穴数(穴径)
保護棒
NS402真鍮棒付128
(6”)
5,691円(税抜5,420円)
172mm 128mm 135mm 5個(6mm) 2本
NS402真鍮棒付153
(7”)
6,636円(税抜6,320円)
200mm 153mm 158mm 5個(6mm) 3本
NS402真鍮棒付178
(8”)
7,865円(税抜7,490円)
225mm 178mm 185mm 6個(6mm) 3本

NS402並型固定式丸窓特記事項

@ NS402は真鍮のみです。NS401に比べて真鍮の磨きはクリアではありません。

A ガラスについては並ガラスとなり、パッキンはついておりません。

B 取付ネジは、丸窓の取付け箇所の材質や厚みなどにより現場にてご用意ください。
   希望がございましたら、真鍮皿木ねじ皿ビス(小ネジ)などご用意できます。
   以下のより別途ご注文ください。(長さは25mmと38mmの2種類です)

  皿ビス(小ネジ)も長さ25mm、40mm、50mmなどご用意できますので
   別途ご連絡お願いします。

真鍮製皿木ねじ6本セット
 長さ25mm(M6×25)
価格 420円

真鍮製皿木ねじ6本セット
 長さ38mm(M6×38)
価格 630円


このページのTOPに戻る

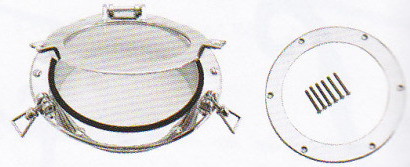

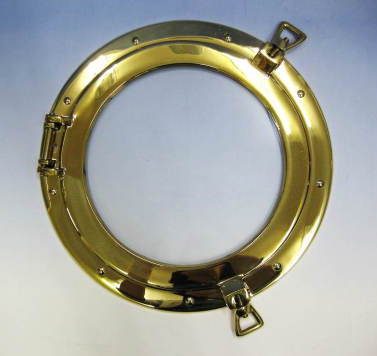

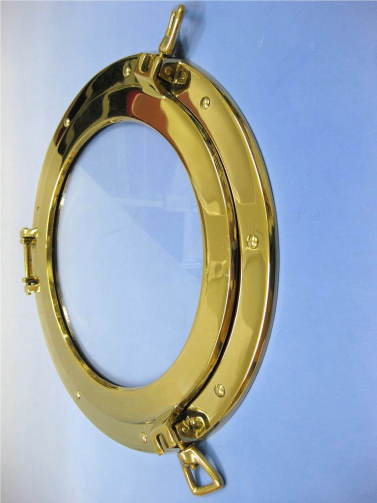

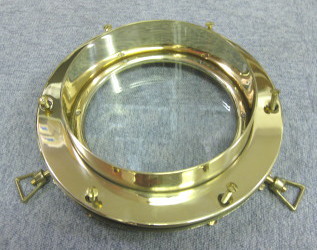

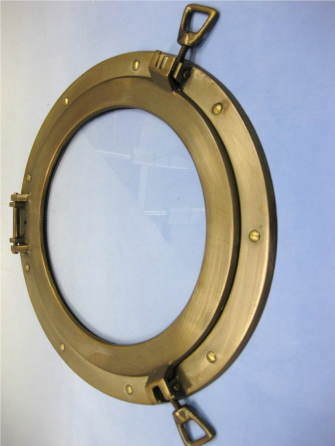

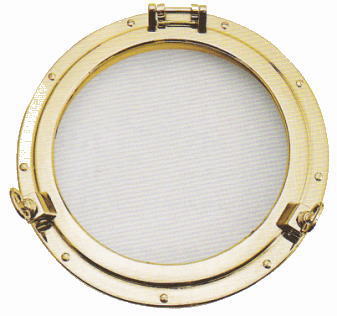

NS403真鍮製開閉丸窓


真鍮製の丸窓は、以前は船でも使用されていたのですが、現在船で使われる舷窓(丸窓)は、NS404シリーズのようにはほとんどアルミ製で、真鍮製の丸窓はアンティークとしてでしか手に入りませんが、インテリア用として使用できる真鍮性の開閉丸窓がございます。

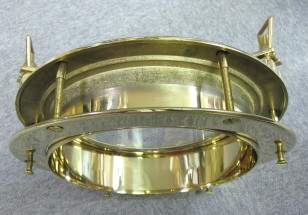

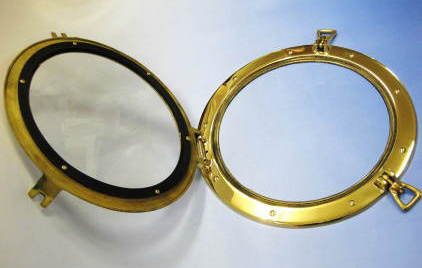

真鍮製開閉丸窓・前面 ガラス窓OPEN時 裏側フランジ部分
真鍮製開閉丸窓 真鍮製丸窓OPEN時 NS403真鍮製開閉丸窓・裏側フランジ部分

NS403真鍮製開閉丸窓価格及び寸法表2006.8改定)
商品名(呼称) 価格 本体外径 ガラス外径 取付穴数(穴径)
計算重量
NS403真鍮製開閉丸窓150
36,750円(税抜35,000円)
218mm 135mm 6個(6mm) 2.1kg
NS403真鍮製開閉丸窓175
40,425円(税抜38,500円)
238mm 170mm 5個(6mm) 2.5kg
NS403真鍮製開閉丸窓200
45,675円(税抜43,500円)
268mm 195mm 6個(6mm) 3.2kg
NS403真鍮製開閉丸窓250
74,550円(税抜71,000円)
327mm 243mm 9個(6mm) 5.3kg

NS403真鍮製開閉丸窓特記事項

@ 真鍮性の開閉丸窓は、ボルト止めのもの(上記写真)のほかに、
   挟み込んで取り付けタイプるものもございます。詳しくはお問い合わせください。

A アンティーク物もございます。(←こちらをクリックしてください。)

B ガラス用パッキンは含んでおりますが、取り付け用ビスは含んでおりません。
   丸窓の取り付け箇所の材質や厚みなどにより、お客様にて現場で最適なものを現場で
   ご用意ください。 希望がございましたら、真鍮皿木ねじ皿ビス(小ネジ)など
   ご用意できます。 以下のより別途ご注文ください。
   (長さは25mmと38mmの2種類です)

   皿ビス(小ネジ)も長さ25mm、40mm、50mmなどご用意できますので
   別途ご連絡お願いします。

真鍮製皿木ねじ6本セット
 長さ25mm(サイズM6×25)
価格 420円
真鍮製皿木ねじ6本セット
 長さ38mm(サイズM6×38)
価格 630円

このページのTOPに戻る



NS404アルミ舷窓(JISF2413:1997)(ISO1751:1993)


船のサイド部分を「舷」と呼び、船の舷側に取り付けられて使用する丸窓を「舷窓(げんそう)」と呼びます。船の舷側は波が直接あたる部分なので、舷窓は海水の浸水がないように安全防水で、大きな波にも負けないように重厚に出来ています。防犯にもなるので、玄関ドアや外部壁などにも人気があります。NS404C級というのはガラス窓が万が一割れても海水が船内に浸入しないようにするための内ぶたです。建築物に使用される場合は、目隠し用やカーテン代わりに利用できます。NS404C級・NS404D級それぞれにガラス窓が開閉するものと密閉のものがございます。
外壁に開閉式丸窓を取り付ける場合の施工方法及び壁を丸く開口した部分用アルミ曲板について(参考)

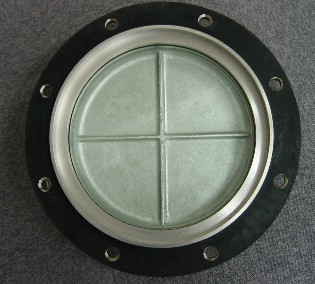

NS404舷窓(C級開閉式)・前面 NS404舷窓(C級開閉式)
内フタ及びガラス開閉時
NS404舷窓(C級開閉式)裏面
NS404舷窓(C級開閉式)・前面 NS404舷窓(C級開閉式)・内フタ及びガラス開けた時 NS404舷窓(C級開閉式)裏面
NS404舷窓(CF級固定式)・前面 NS404舷窓(CF級固定式)
内フタ開けた時
NS404舷窓(CF級固定式)・裏面
丸窓(固定式)
NS404舷窓(D級)・前面 NS404舷窓(D級)・ガラス窓開けた時 NS404舷窓(D級)・裏面
NS404舷窓(D級)・前面 NS404舷窓(D級)・ガラス窓開けた時

NS404舷窓(D級)・裏面
NS404舷窓(D級)・フランジ部分NS404舷窓(D級)・裏面フランジ部分
NS404舷窓(DF級)・前面 NS404舷窓(DF級)・裏面 NS404舷窓(DF級)・裏面
NS404舷窓(DF級)・前面 NS404舷窓(DF級)・裏面 NS404舷窓(DF級)・裏面フランジ部分NS404舷窓(D級)・フランジ部分

NS404舷窓価格表(2006.8改定)

サイズ
mm
NS404C級開閉式
内フタ付き
NS404CF級固定式
内フタ付き
NS404D級開閉式
内フタ無し
NS404DF級固定式
内フタ無し
200
mm
38,850円(税抜37,000円)
31,500円(税抜30,000円)
27,300円(税抜26,000円)
25,200円(税抜24,000円)
250
mm
45,150円(税抜43,000円)
39,900円(税抜38,000円)
39,900円(税抜38,000円)
28,875円(税抜27,500円)
300
mm
59,850円(税抜57,000円)
48,300円(税抜46,000円)
42,000円(税抜40,000円)
31,290円(税抜29,800円)
350
mm
102,900円(税抜98,000円)
85,050円(税抜81,000円)
64,575円(税抜61,500円)
37,800円(税抜36,000円)
400
mm
126,000円(税抜120,000円)

90,300円(税抜86,000円)
47,250円(税抜45,000円)

C級開閉式舷窓寸法表
寸法 200 250 300 350
本体外径 333mm 393mm 445mm 514mm
ガラス内径 200mm 250mm 300mm 350mm
取り付け穴数 8個 8個 8個 12個
取り付け穴径 15mm 19mm 19mm 19mm
計算重量 5kg 7kg 10kg 12kg
D級開閉式舷窓寸法表
寸法 200 250 300 350 400
本体外径 333mm 389mm 441mm 496mm 540mm
ガラス内径 200mm 250mm 300mm 350mm 400mm
取り付け穴数 8個 8個 8個 12個 12個
取り付け穴径 15mm 19mm 19mm 19mm 19mm
計算重量 4kg 5kg 6kg 8kg 10kg

NS404舷窓特記事項

@ NS404はアルミのみです。(インテリア用やアンティーク物であれば、真鍮製もございます)

A ガラスについては強化ガラスの価格で計算しています。
   型ガラス・網入りガラス・すりガラスでのご注文も結構です。別途価格をお問い合わせください。

B NS404C級開閉式をご注文の場合、ガラス枠の開閉方向について右開きか左開きかを
   お知らせください。

C ガスケットパッキン及びフランジパッキンはは含んでおりますが、取り付けボルトは丸窓の
   取り付け箇所の材質や厚みなどにより異なりますので、お客様にて現場で最適なものを
   ご用意ください。 希望がございましたら、ステンの丸頭B/Nなどご用意できます。
   以下のより別途ご注文ください。


丸窓サイズ 200用 250用、300用 350用、400用
ステン丸頭ボルト/ナット
 8本セット(M12×40mm)
価格 1,260円
- -
ステン丸頭ボルト/ナット
 8本セット(M16×45mm)
- 価格 3,990

-
ステン丸頭ボルト/ナット
 12本セット(M16×45mm)
- - 価格 5,775円


このページのTOPに戻る




ステンレス製網戸(開閉丸窓用)


夏場の虫対策に丸窓用のステンレス製網戸はいかがですか?
取り付け可能な丸窓は、NS404D級舷窓(アルミ開閉式丸窓)となります。


ステンレス製網戸・前面 ステンレス製網戸・裏面 NS404D級舷窓に取り付け状態
ステンレス製網戸・表面 ステンレス製網戸・裏面 網戸・取り付け状態

ステンレス製網戸価格及び寸法表(2006.8改定)
商品名(呼称) 価格 本体外径 計算重量
ステンレス製網戸200mm
10,080円(税抜9,600円)
232mm 0.29kg
ステンレス製網戸250mm
10,920円(税抜10,400円)
284mm 0.37kg
ステンレス製網戸300mm
12,075円(税抜11,500円)
334mm 0.45kg
ステンレス製網戸350mm
13,125円(税抜12,500円)
382mm 0.53kg
ステンレス製網戸400mm
15,750円(税抜15,000円)
436mm 0.60kg

ステンレス製網戸特記事項

@ 取り付け方法は、NS404D開閉式アルミ舷窓の水抜き部分に、網戸の裏面のフックを引っ掛けて、
   回すと固定されます。(写真右の状態)

A NS403真鍮製開閉丸窓にはご利用いただけません。NS404はアルミのみです。
   ※インテリア用やアンティーク物であれば、真鍮製もございます)

B 内ブタつきのNS404C開閉式アルミ舷窓にも取り付け可能です。

このページのTOPに戻る
