NS404D級開閉式舷窓用及びNS401簡易丸窓用 筒型アルミ曲板
船舶用の開閉式丸窓または密閉式丸窓を建築物の内壁に取り付ける際、壁を丸く開口した部分の処理についてお問い合わせいただくことが多いです。既製品としては無いですが、現場で用意される時の参考にしてください。外壁にはおすすめはしておりませんので、予めご了承ください。

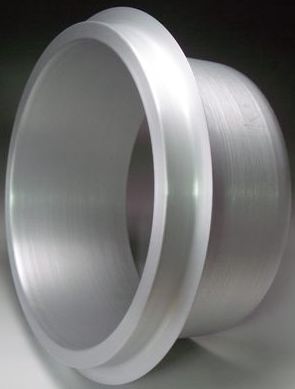

ご依頼があれば下写真のような筒型アルミ曲板(ストレートか折り返しありか)(アルマイト仕上げ)をアルミ加工業者さんへ別途依頼することとなり、ご注文いただいてからお届けまでの納期は約1か月かかりますので、ご注意ください。
ご依頼いただく場合は、壁厚やアルミ板の厚みなど下図のような図面をご用意ください。価格は以下を参考にしてください。対応可能かどうかはその都度確認が必要です。
左:筒型アルミ曲板 右:NS404D級開閉式舷窓(窓ガラス密閉時)
左:筒型アルミ曲板 右:NS404D級開閉式舷窓(窓ガラス開閉時)
(参考)
写真は無いですが、筒型アルミ曲板のアール部分をなくし、トンネル型(筒のみ)にして、反対側の壁にはNS404DF級密閉式舷窓のガラス無しを取り付ける施工方法もよく見られます。
【密閉式丸窓の場合】
左:筒型アルミ曲板 右:NS404DF級密閉式舷窓
(参考)
写真は無いですが、筒型アルミ曲板のアール部分をなくし、トンネル 型(筒のみ)にして、反対側の壁にもNS404DF級密閉式舷窓を取り付ける施工方法もよく見られます。
 |
丸窓及びサイズ |
アルミ曲板筒内径 |
価格(税抜) |
NS401-150 |
150 |
19,800円 |
NS401-200 |
200 |
21,000円 |
NS404D-200
NS401-250 |
248 |
28,000円 |
NS404D-250
NS401-300
|
300 |
30,000円 |
NS404D-300 |
350 |
34,000円 |
NS404D-350 |
403 |
37,000円 |
NS404D-400 |
453 |
44,000円 |
※筒の全長は220mmまでとなり、長さにかかわらず同じ価格となります。

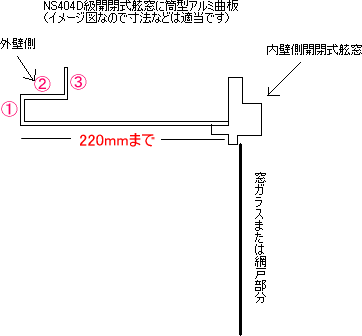

※左図の外壁側の折り曲げ部分のサイズは、@とBは20mm、Aは20mm〜30mmとなります。
※アルミ曲板の厚みは1.5mm〜2.0mmです。
※納期は約1か月(その都度後確認ください)
※ご注文の際は対応可能か事前にご連絡ください。
※左図には内壁、外壁と記載していますが、実際は外壁にはおすすめしておりません。 |
左:筒型アルミ曲板 右:NS404D級開閉式舷窓(窓ガラス密閉時)
【開閉式丸窓の場合】
